新闻中心

纸机干部导辊长期在水汽侵蚀下造成腐蚀，并出现腐蚀严重而造成断裂问题，纸机干部导辊一般是空心碳钢制成，在湿热、水侵蚀的长期环境中极易出现腐蚀，干部导辊长度的5米，直径300mm，中间部位约4米的部位出现严重点蚀凹坑。针对此类问题，企业一股是采用更换表面为不锈钢的导辊，或者是在原有碳钢导表面增加2-3mm的不锈钢，但往往由于新导辊的价格和导返厂维修时间长等因素的制约，现实生产中都难以实现。

（一）、表面处理工艺：
       1. 对导辊断裂部位进行补焊，选用与设备基材同材质；
       2. 脱脂、除潮处理：去除工件表面的油脂，使用新棉纱擦拭工件表面。用氧气乙炔将火焰调整到10CM长，以125px/min的速度，使火焰反复均匀烘烤工件表面，去除工件表面的油脂和潮气；

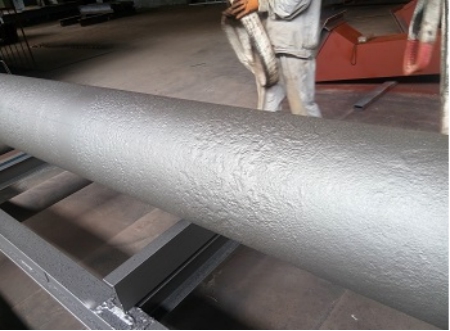

       3. 喷砂除锈：去除工件表面的氧化层，目视检查，喷砂面可见均匀的金属本色。喷砂处理完的工件不允许用带油脂手套直接接触喷砂面，喷砂处理后工件要注意防潮。对不需要处理的部分，做好遮盖保护。

（二）、耐磨防腐涂料材料选择（参照产品介绍）
        1、NPT-UC887耐磨防腐涂料

（三）、耐磨防腐涂料施工工艺

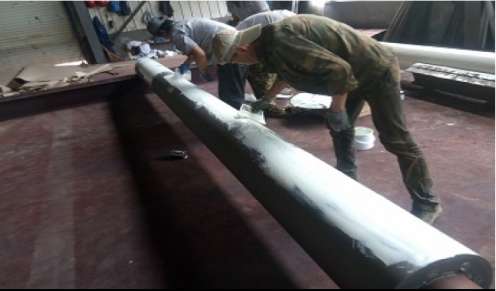

        1、 将耐磨防腐涂料A、B组分按38：1比例（重量）混合搅拌均匀，用刮板均匀的涂覆在导辊表面修复磨损部位；（如使用环境特殊，需加入防酸药剂）
        2、 固化：在常温30℃条件下，24小时完全固化。

（四）研磨验收
        1、研磨：用角磨机或其他设备将固化后的耐磨材料打磨平滑；

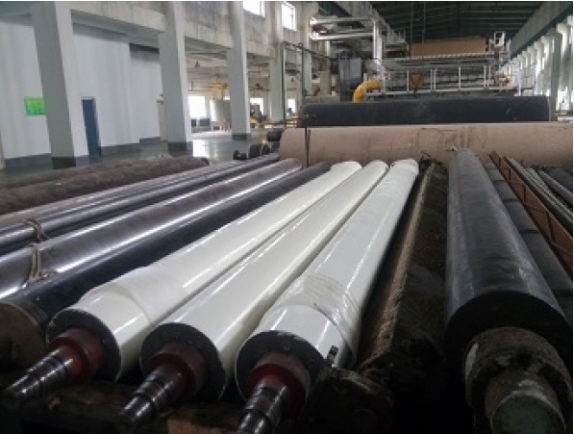

        2、验收：要求表面平整，无气孔，无其他缺陷。
